Радиолокационный Integrator V1.0
Описание
Первично-вторичный интегратор (CPS) это приложение, которое интегрируется в радиолокационную систему, включающую в себя первичный (PSR) и вторичный (SSR) радары.
CPS получает от датчиков первичного (PSR) и вторичного (SSR) радиолокаторов сообщения с полученными данными, данными обнаружения и отслеживания, указанием Севера, метеосведениями. Основной функцией CPS является объединение в единый сюжет или трек сюжетов одного и того же момента полученной информации, соответствующей каждому датчику. Получается исходящий комбинированный сюжет, который не мешает входящим данным.
Благодаря этому, достигаем двух целей:
- Сокращение трафика данных радара
- Получать данные и разметки с большей информацией, в отличие от предыдущих версий.

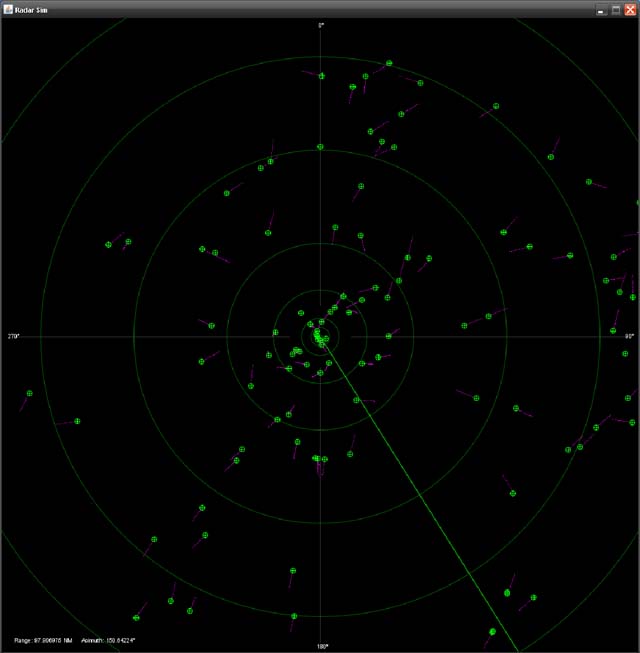

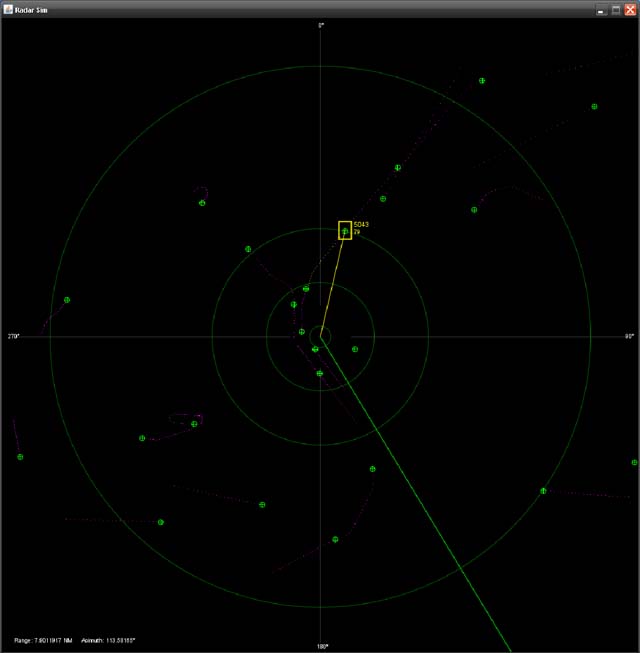

Нажмите на снимки сверху для деталей дисплея.
Ввод данных
Есть 3 канала входных данных:
- Данные PSR.
- Данные SSR.
- Атмосферные данные.
Эти каналы поддерживают следующие форматы данных:
- Данные PSR (Asterix cat 1, Asterix cat 2, Asterix cat 34, Asterix cat 48).
- Данные SSR (Asterix cat 1, Asterix cat 2, Asterix cat 34, Asterix cat 48).
- Атмосферные данные (Asterix cat 8).
- Моделирование данных (Asterix cat 1, Asterix cat 2, Asterix cat 34, Asterix cat 48, Asterix cat 8).
Вывод данных
Для вывода данных можно сконфигурировать от 1 до 4-х каналов LAN (multicast). Также возможно выбрать формат и тип данных, подлежащих передаче.
- Основные цели
- Второстепенные цели
- Усиленные цели
- Первичные треки
- Вторичные треки
- Усиленный трек
- Атмосферные данные
- Служебные сообщения
Радиолокационный интегратор - Integrator V2.0
Изменения и усовершенствования:
- Оптимизация кода, что позволяет комбинировать большое количество одновременного движения для более чем 900 летательных аппаратов.
- Возможно функционирование с датчиками радаров, вращающимися с неодинаковой скоростью.
- Форматы данных (AIRCAT, EV760).
- Отображение данных о комбинациях, летательных аппаратах и показаниях датчиков.
- Избыточность между объединителями.

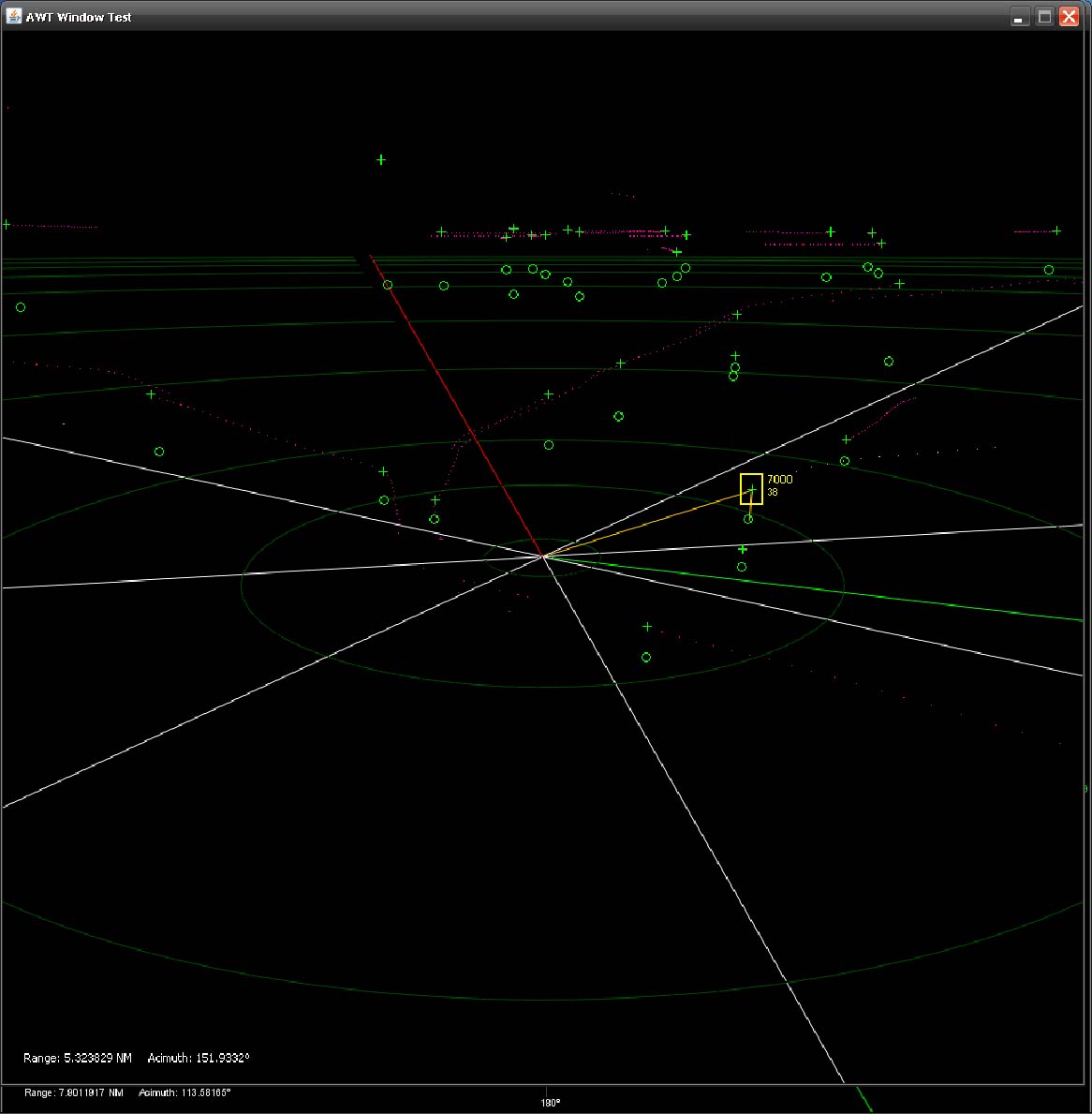

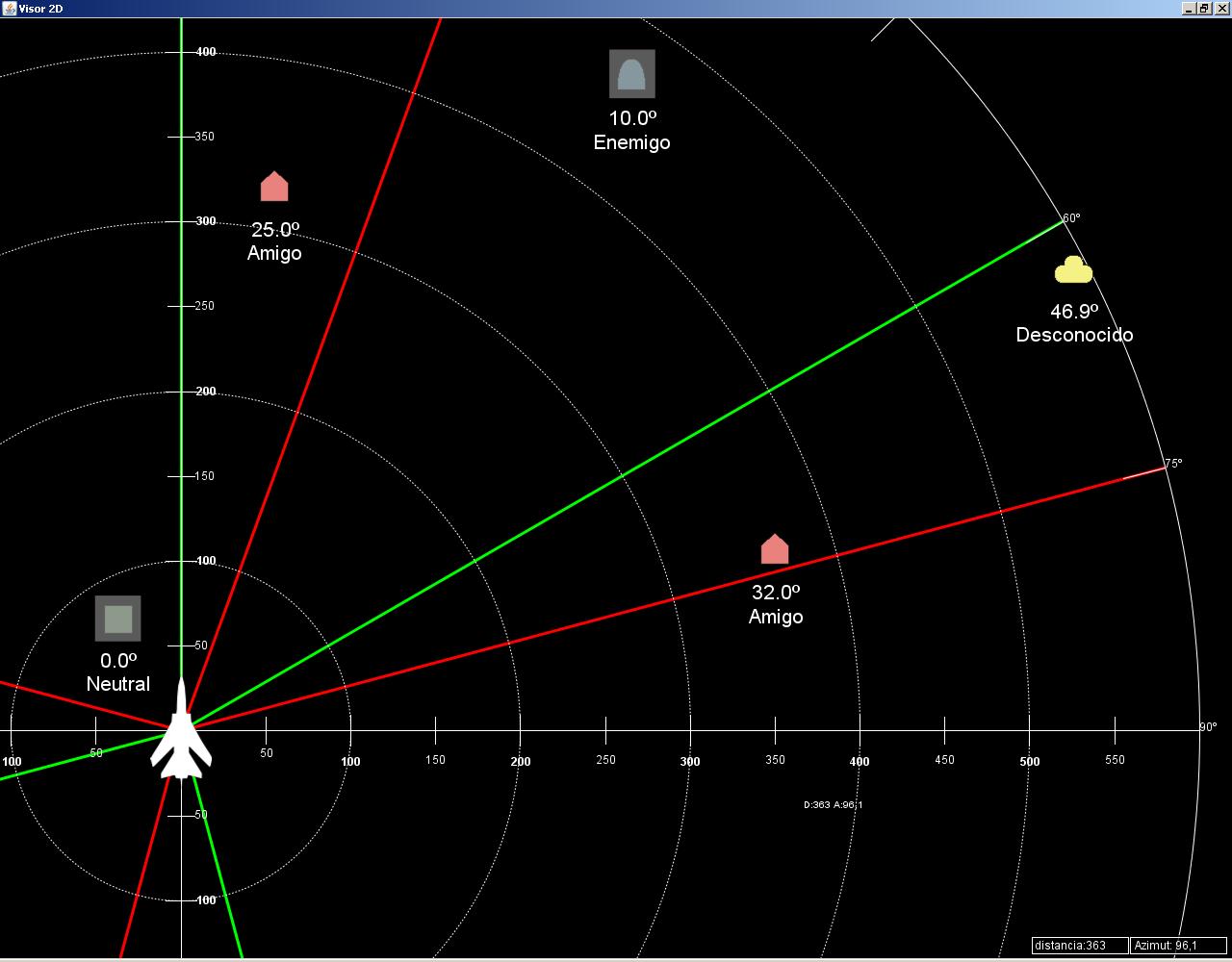

- Представление данных графическим способом: взлетно-посадочные полосы, летательные аппараты, траектории и т.д.
- Запись всего воздушного движения.
- Моделирование воздушного движения.
